Технические характеристики сэндвич панелей: огнестойкость и другие

Экологические свойства

Они зависят также от состава наполнителя. Сэндвич панели относятся к безопасным строительным материалам, которые не загрязняют окружающую среду. При работе с ними не нужны специальные меры и средства защиты. Во время эксплуатации панели не выделяют вредных веществ и не наносят никакого вреда здоровью человека.

Что еще нужно знать?

Кроме перечисленных характеристик, материалы, из которых производятся сэндвич-панели, могут принадлежать к разным группам горючести, которых всего существует пять:

• НГ (обозначает отсутствие горючести);
• Г1 (слабый уровень горючести);
• Г2 (маркировка свидетельствует об умеренной степени горючести);
• Г3 (нормальная горючесть материала);
• Г4 (повышенный уровень горючести материала).

Все перечисленные характеристики следует учитывать при выборе сэндвич-панелей, подбирая наиболее подходящие материалы для строительства сооружений разной функциональной и целевой направленности.

Специалисты нашей компании всегда готовы помочь вам определиться с выбором материалов и ответить на вопросы, касающиеся характеристик панелей TERMAX и их соответствия требованиям и нормам пожарной безопасности.

Виды сэндвич-панелей по типу обшивки

По этому критерию выделяют несколько видов панелей.

С обшивкой из металла. Чаще всего она изготавливается из тонколистовой оцинкованной или нержавеющей стали, которая защищается полимерным покрытием из поливинилфторида, пластизоля, пурала или полиэстера. Кроме того, в качестве покрытия может использоваться ткань, бумага, нержавейка или алюминиевая фольга. Используются металлические листы с разными видами профилирования – накаткой, гладким, имеющим форму микроволн или трапецевидным.

С обшивкой из гипсокартона, фанеры, ДВП или ЦСП (цементно-стружечной плиты). Один из перечисленных материалов используется только с одной стороны плиты, при этом на другой используется лист металла. Чаще всего такие панели используются при возведении внутренних перегородок. Они удобны тем, что в них можно поместить кабель-каналы, в которые, в свою очередь, укладывается проводка.

С обшивкой из ПВХ. В этих разновидностях снаружи располагаются жёсткие ПВХ-листы, а между ними – утеплитель (например, из пенополиуретана, экструдированного пенопласта или пенополистирола). Изделия с ПВХ-листами получили широкое распространение при изготовлении офисных перегородок, окон и дверей. Кроме того, они используются при выполнении отделки дверных и оконных откосов.

С бумажной обшивкой. Бумага в этих разновидностях дополняется слоем алюминиевой фольги или полиэтилена. Такие панели находят своё применение при теплоизоляции элементов зданий – стен, кровель, фундаментов и других. Весьма популярны разновидности с бумажной обшивкой, пропитанной битумом. Этот материал не пропускает пар, поэтому на внутренней стороне крыши не скапливается конденсат. Панели с битумизированной бумагой очень часто применяются при сооружении складских кровель. Для сокращения потерь тепла можно использовать фольгированную бумагу, которая отражает инфракрасное излучение внутрь помещения. Панели с бумажной обшивкой имеют сравнительно малую массу, что позволяет экономить на их перевозке и установке.

Какая толщина сэндвич панелей должна быть для стен

Плиты ОСБ для пола

НСОПБ.RU.ПР037/3.Н.00249

Сертификат соответствия Российской Федерации подтверждает, что конструкции из панелей лёгких металлических ограждающих трёхслойных со стальными обшивками и пенополистирольным наполнителем (толщиной 100-250 мм), выпускаемые по ТУ 5284-001-90102684-2013 (серийный выпуск) соответствуют требованиям:

• ГОСТ Р 56076-2014 «Конструкции строительные. Конструкции из панелей с металлическими обшивками. Методы испытания на огнестойкость и пожарную опасность» (п. 4.1);
• ГОСТ 30247.0-94 «Конструкции строительные. Методы испытания на огнестойкость. Общие требования»;
• ГОСТ 30247.1-94 «Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции».

Требования к огнестойкости сэндвич панелей

Как уже ранее упоминалось, степень огнестойкости сэндвич панелей обозначается буквами R, E и I. К ним добавляется числовое значение, говорящее о том, за какое время конструкция потеряет те или иные свойства.

Степень огнестойкости здания из сэндвич панелей варьируется в пределах 2-2,5 часов. За это время конструкция не потеряет целостности. Пределы огнестойкости и классы пожарной опасности зависят от ряда факторов:

1. Конструкция стыка.
2. Вид, толщина, плотность утеплителя.
3. Качество монтажа.

На класс пожарной безопасности также влияет способ конструктивной защиты всего утеплителя и группа, к которой принадлежит горючее вещество.

Утеплитель

В качестве утеплителя используется:

• минеральная вата (базальтовое волокно)
• пенополиуретан PUR (полиизоцианурат PIR)
• пенополистирол
• стекловолокно
• полипропилен

Также существуют панели на основе утеплителя из пенополиизоцианурата. Но на сегодняшний день данный продукт является малоизвестным.

Минеральная вата

Один из наиболее востребованных в настоящее время утеплителей для сэндвич-панелей. Базальтовое волокно производится из силикатных расплавов горных пород, шлаков или их сочетаний. Как правило, панели с минватой актуальны при возведении несложных по конструкции построек, ремонт которых при возникновении необходимости будет проведен очень быстро. Минеральная вата ценна тем, что не поддерживает открытого горения; она обеспечивает отличные показатели тепло- и звукоизоляции, стойко переносит температурные колебания, воздействие агрессивных веществ.

Пенополиуретан (ППУ)

Имеет ячеистую структуру. Его отличает уникальное сочетание лёгкости и прочности. Долговечность эксплуатации ППУ не зависит от уровня влажности окружающей среды. Панели с пенополиуретаном обеспечивают высокий уровень гидро- и теплоизоляции. ППУ не подвержен воздействию плесени, грибков, насекомых и грызунов, а также других неблагоприятных биологических факторов. ППУ относится к категории трудносгораемых материалов, особенно его разновидность полиизоцианурат (ПИР). При воздействии открытого пламени на поверхности ПИР образуется углеродная корка-матрица, препятствующая дальнейшему распространению пламени и способствующая самозатуханию материала[источник не указан 1572 дня].

Пенополистирол

Малый по весу материал, имеющий ячеистую структуру. Это утеплитель, который широко используется при строительстве цехов, складских помещений, торговых павильонов, холодильных камер, дачных и жилых домов по «канадской технологии» и так далее. Сэндвич-панели с пенополистиролом монтируются/демонтируются в короткие сроки.

Стекловолокно

Является специфичным материалом, производимым из тончайших стеклянных нитей. Панели со стекловолокном, прежде всего, востребованы благодаря своим звукопоглощающим свойствам. По общим характеристикам стекловолокно схоже с базальтовыми волокнами. Оно негорючее, экологичное, удобное при перевозке и монтаже. Отмечается хорошая устойчивость к воздействию химических веществ. Сэндвич-панели из стекловолокна нельзя использовать при температуре более 400 °C.

Полипропилен

Сотовые панели обладают хорошей устойчивостью к воде, к большинству кислот, щелочей и солей. Также отличаются низкой теплопроводностью, высокой прочностью при сжатии и лёгким весом. Защита сотовых панелей от воздействия огня и ультрафиолета обеспечивается за счет правильного выбора облицовочных материалов (например, алюминий, МДФ, ДСП, акрил, стеклопластик и пр.).

Работы по монтажу сэндвич панелей

Чтобы работа была выполнена качественно, нужно ответственно подойти к ней. Здесь нужны профессиональные строительные знания и навыки. В идеале прибегнуть к найму работников, которые сделают все правильно. Но при желании можно сделать работу своими руками.

Для работы нужно запастись такими инструментами и материалами:

• стеновая сэндвич панель 100 мм или другой толщины по желанию;
• электродрель и шуруповерт;
• строительный уровень;
• профиль или металлический уголок;
• пила с мелкими зубьями;
• отвес;
• саморезы для панелей;
• захваты;
• анкерные болты с прокладкой;
• лента самоклейка;
• лебедка или подобный механизм;
• зажимные устройства;
• силиконовый герметик.

Существует два вида монтажа сэндвич панелей:

1. По горизонтали.
2. По вертикали.

Как показывает опыт, лучше прибегнуть ко второму способу, если дом имеет высоту 3-6 м. Процесс монтажа прост: нужно крепить сэндвич панели саморезами вплотную к кровле и цоколю. Друг с другом панели соединяются за счет замков.

Горизонтальный вид монтажа проще в плане фиксации замков. Начинать процесс монтажа нужно с цоколя постройки. Изделия крепятся к каркасу по краям.

Каркас под сэндвич панели своими руками

Рекомендации по применению панелей

Сэндвич-панели могут закрепляться горизонтально, что чаще всего и практикуется, и вертикально. В первом случае монтаж начинается от фундамента постройки, во втором — от угла строения.

Монтаж стеновых панелей

Вертикальная установка материала, как правило, применяется для монтажа конструкций высотой до 6 м. Совмещать два метода монтажа нельзя.

Вертикальная установка панелей

Несколько важных требований при работе с многослойным материалом.

1. Разгрузка производится по одной упаковке при помощи крана или вилочного погрузчика.
2. Пачки требуется размещать на ровной поверхности (устанавливать друг на друга запрещено).
3. Панели для удобства устанавливаются рядом с участком проведения работ.

Монтаж панелей к каркасу или основанию осуществляется при помощи специальных самонарезающих шурупов, произведенных из закаленной стали. Крепеж должен иметь уплотняющую шайбу. Тип метизов определяется в соответствии с видом несущей конструкции и ее толщиной. Она может быть выполнена из бетона, древесины, кирпича или металла.

Саморезы для сендвич-панелей

Перед установкой панелей на металлическое или деревянное основание требуется заранее провести сверление отверстий для монтажа, но при использовании самосверлящих шурупов этот этап не понадобится. Длина крепежных элементов зависит от толщины панели и варьируется от 85 до 235 мм. Наиболее часто используются детали диаметром 5,5 мм.

Для фиксации материала к бетону предварительное устройство отверстий обязательно. Причем как в панелях, так и в основании. Крепятся изделия посредством установки дюбелей.

Крепление панелей

Правила крепления сэндвич-панелей.

1. От краев материала крепеж должен находиться на расстоянии, превышающем 5 см.
2. Установка метизов должна производиться строго перпендикулярно внешнему слою панели.
3. Важный момент, во многом влияющий на качество монтажа — правильное затягивание крепежа. Саморезы с уплотнительной шайбой должны закручиваться до полного соприкосновения с основанием. При этом следует избегать чрезмерного завинчивания, что со временем может привести к разгерметизации соединения.
4. Защитную пленку перед началом монтажа нужно удалять с некоторых участков: замков, мест крепления. Полный демонтаж защитного покрытия производится сразу после окончания работ по установке.

Для монтажа понадобятся струбцины для поддержки панелей до их полной фиксации. Чтобы обрезать материал, можно использовать пилы (циркулярную или ленточную), лобзик, электроножницы по металлу. Болгарка в данном случае не применяется, так как температурное воздействие, возникающее при работе этого инструмента, приводит к порче материала.

Цены на недорогие сэндвичные панели

сэндвичные панели Монтаж сэндвич панелей

Перед началом работ необходимо проверить торцы изделий. Утеплитель выступать не должен. В противном случае этот дефект необходимо устранить. На верхнюю часть цоколя необходимо нанести гидроизоляцию.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.

• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

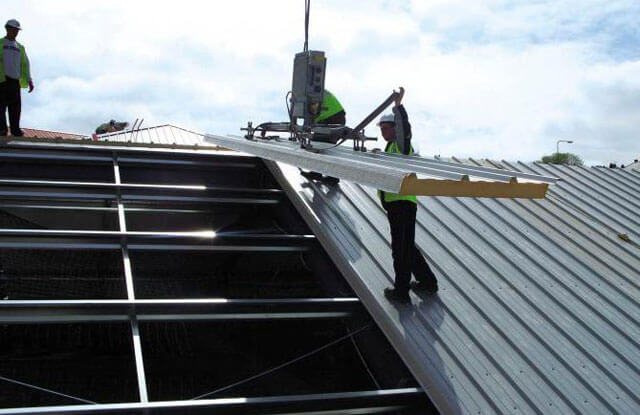

Особенности проведения монтажа

СНИП кровли из сэндвич панелей предполагает соблюдение следующих условий:

• Желательно выбрать для монтажа безветренный день, так как площадь панелей большая, а вес маленький. Допускается наличие слабых порывов ветра до 9м/сек.
• Запрещается работать в дождливую, снежную или туманную погоду.
• При плохом освещении процесс монтажа следует прекратить.
• Чтобы качественно провести продольное уплотнение, температура воздуха должна быть не ниже +4 градусов.

Приступая к укладке кровельного материала, необходимо сделать следующее:

• Внимательно осмотреть кровельную конструкцию на предмет соответствия ее проектной документации. При обнаружении недочетов и дефектов монтажа их необходимо устранить.
• Проверить, чтобы все прогоны, ригели и прочие конструктивные элементы соответствовали проекту. Для этого обязательно нужно использовать строительный уровень.
• Подготовить все приспособления и инструменты.

Сэндвич панели для откосов гост

Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.

Свойства и области применения ПВХ сэндвич-панелей

Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.

ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).

Рисунок 1ПВХ сэндвич-панель

ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.

Наполнитель из пенополистирола — это экологически чистый материал, обладает низкой теплопроводностью и небольшим весом (что очень важно, если сэндвич панели являются несущими). Не гигроскопичен, не поддерживает процесс горения без источника огня, является самозатухающим материалом. Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами

Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.

В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.

В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:

• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)

Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.

Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.

Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.

Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.

Таблица 1Физические свойства утеплителей

Классы пожарной безопасности

Строительные материалы делятся на 4 класса:

• К0 – данной маркировкой обозначаются негорючие материалы;
• K1 – материалы слабо подвержены горению;
• К3 – материалы средне горючие;
• К4 – материалы, имеющие высокую пожарную опасность.

Класс пожарной безопасности строительных панелей и металлических конструкций – это основной показатель при выборе материалов для возведения здания промышленного, жилого или коммерческого назначения, что позволяет избежать обрушения конструкции при пожаре и различных чрезвычайных ситуаций с человеческими жертвами.

Помимо класса пожарной безопасности стройматериалов нормативными актами регламентируется показатели пожарной безопасности строительных конструкций – несущих и ненесущих стен, межэтажных перекрытий, лестничных маршей, чердачных и бесчердачных перекрытий и т.д. На основании этих показателей и выбирается наиболее подходящий и безопасный материал для строительства зданий того или иного назначения.

Компания «РосСельПром» выпускает высококачественные сэндвич-панели, которые соответствуют строительным нормам и правилам по пожарной безопасности объектов промышленного и коммерческого назначения. Также компания выпускает противопожарные стены и ограждения для объектов повышенной пожарной опасности. Подробную информацию по вопросам сотрудничества можно получить по телефонам: +7 (812) 945-62-32, +7 (812) 677-21-73.

Применение

Высокие показатели пожарной безопасности в сочетании с другими эксплуатационными качествами обуславливают растущую популярность сэндвич-панелей при первичном обустройстве и переоборудовании помещений. Среди главных достоинств следует назвать следующие характеристики:

• термостойкость;
• небольшой вес;
• удобство монтажа;
• механическая прочность;
• устойчивость к коррозионному окислению;
• мобильность;
• декоративное оформление, соответствующее современным тенденциям в дизайне интерьеров.

Широта ассортимента противопожарных перегородок позволяет подобрать продукцию с подходящими для каждого клиента расценками, габаритами, вариантами текстуры и цвета наружных поверхностей.

Сэндвич-панели устанавливают при возведении ангаров; складских помещений; производственных цехов; торговых залов и павильонов; заправок, моек, станций обслуживания автомобилей; развлекательных заведений; спортивных сооружений.

Усиленные конструкции противопожарных перегородок с тремя слоями металла используют для наружного оформления зданий, внутреннего обустройства помещений с повышенным риском возникновения пожаров.
