Огнетушитель охп 10: назначение, принцип действия

Содержание:

Старый вид

Особый интерес представляет вышедший их употребления старый вид пенного огнетушителя — химический. Внутри химического пенного огнетушителя содержался раствор соды и стакан с кислотой. При взаимодействии соды и кислоты происходит бурная реакция с выделением большого количества углекислого газа, который хорошо справляется с тушением.

Чтобы привести устройство в действие, необходимо было повернуть рукоятку в вертикальной плоскости до отказа. Затем перевернуть огнетушитель, чтобы кислотная часть смешалась с щелочной. При встряхивании реакция ускорялась: кислота из стакана выливалась и вступала в реакцию с содой. Благодаря добавкам из дешёвых поверхностно-активных веществ (ПАВ) образовывалась обильная пена.

В связи с тем, что в нужный момент огнетушитель часто из-за таких манипуляций не срабатывал, существующие огнетушители ОХП-10 стали заменять другими, более выгодными видами. Поэтому были пересмотрены соответствующие нормы безопасности. И теперь согласно п. 5.14 НПБ 166-97:

Какие виды возгораний запрещено тушить пенным огнетушителем — Пожарная безопасность

Для эффективного тушения пожара мало просто купить огнетушитель, очень важно подобрать правильный вариант, который не только быстро устранит очаг возгорания, но и нанесет минимальный ущерб обстановке. Следует помнить что не все типы огнетушителей полностью безопасны для окружающих и некоторые из них требуют наличия дополнительной защиты или имеют особенности в использовании

Следует помнить что не все типы огнетушителей полностью безопасны для окружающих и некоторые из них требуют наличия дополнительной защиты или имеют особенности в использовании.

Пенный огнетушитель в качестве тушащего вещества использует пену, состоящую из воздуха и пенообразователя, которую сам и производит, благодаря чему имеет доступную стоимость и абсолютно безвреден для человека.

Как устроен пенный огнетушитель?

Огнетушители этого типа имеют довольно простую конструкцию и популярны из-за простоты использования, а также дешевизны тушащего вещества.

Довольно часто можно встретить пенные тушащие средства в передвижном исполнении, так как пена на 90% состоит из воздуха, и способна покрыть большую площадь при малых затратах заряда.

Наиболее эффективными являются огнетушители где используются пленкообразующие фторированные пенообразователи.

  1. В баллоне огнетушителя находится заряд, для выталкивания которого применяется инертный газ, чаще всего углекислота из подключаемого отдельно баллона.
  2. Пена производится пеногенератором – металлическим или пластиковым цилиндрическим раструбом, прикрепленным к концу шланга.
  3. Приходящая струя воздуха попадает на установленную внутри сетку, в результате чего и образуется пена, под давлением вбрасываемая в очаг возгорания.

До сих пор еще находятся в эксплуатации пенные химические огнетушители, хотя с производства такие модели сняты из-за низкой эффективности работы и довольно сложной эксплуатации.

  1. Принцип действия такой модификации сводится к созданию смеси кислоты со щелочью находящихся в изолированных друг от друга емкостях внутри баллона.
  2. При смешивании начинается пенообразование с выделением двуокиси углерода.
  3. Из-за наличия кислотной и щелочной среды, огнетушители типа ОХП особенно сильно подвержены коррозии и в первую очередь это способствует зарастанию выпускного отверстия.

В устройствах советского периода для этой цели на проволоке прикручивали гвоздь, чтобы в случае пожара очистить ржавчину. Модели последних поколений комплектовались шпильками.

Приведение в действие такого пенообразующего устройства было сопряжено не только со сложностями, но и опасностью. Выпускное отверстие необходимо очистить строго до начала химической реакции, в противном случае можно было получить удар струей высокого давления или же огнетушитель вообще мог взорваться.

Для приведения в действие, баллон необходимо было перевернуть, из-за чего и происходило смешивание щелочи с кислотой, встряхнуть или ударить головкой о твердую поверхность и только потом начинать гашение.

Где применяются пенные огнетушители

Огнетушители воздушно пенные применяются при пожарах класса А и В, для гашения горючих жидкостей или тлеющих материалов.

Не используют ОВП для тушения очагов, горящих без доступа воздуха: алюминий, магний, а также их сплавы.

При тушении горючих веществ с твердой структурой, сетка пеногенератора снимается. Одним из минусов использования ОВП является ограниченный температурный диапазон использования, от 5 до 50 градусов.

По этой же причине транспортировка в холодный период года разрешается в разряженном виде

Пенные огнетушители, как химические, так и воздушные не могут использоваться для тушения токоведущих частей под напряжением, поскольку пена является проводником электрического тока. В особенности опасен ОХП, так как здесь пена – продукт соединения щелочной и кислой среды.

Принцип действия пенного огнетушителя

Наиболее часто в эксплуатации можно встретить огнетушитель воздушно пенный ОВП 10, его используют в качестве пожаротушащего средства в промышленных помещениях, где нет опасности повреждения интерьера пеной.

  1. Для приведения огнетушителя в действие, необходимо нажать на рукоять
  2. После чего углекислота начнет поступать в баллон и создавая избыточное давление выталкивать заряд по сифонной трубке в пенообразователь.
  3. Смешиваясь здесь с подсасываемым воздухом, заряд преобразуется в механическую пену.
  4. Чтобы избежать выпадения осадка в заряде, раз в квартал баллоны ОВП необходимо встряхивать, а передвижные раскачивать.

Выбирая огнетушитель все же лучше воспользоваться услугами профессионального консультанта, могущего предложить оптимальный вариант. Даже если такое решение будет стоить несколько дороже, чем предполагалось, следует помнить – на безопасности не экономят.

Какие огнетушители бывают по типу огнетушащего вещества

Каждый из типов огнетушителя предназначен для тушения пожаров различных классов. Далее описано, какими бывают огнетушители по виду огнетушащих средств.

Огнетушители порошковые

Основой порошкового устройства являются разбавленные различными добавками минеральные соли. Порошковый огнетушитель предназначен для тушения пожаров всех классов.

Автомобильный огнетушитель также делается порошковым или углекислым, о котором речь пойдет далее. Особенностью устройства с порошковым наполнителем является возможность использовать его для тушения приборов под напряжением до 1000 В.

Составы в зависимости от класса пожара:

  • А, В, С, Е — фосфорно-калийные соли;
  • В, С, Е — бикарбонат щелочных металлов;
  • Д — графит, хлориды щелочных металлов.

Важно! Запрещено применять для возгораний, в которых источником стали щелочноземельные и щелочные металлы, а также материалы, к которым нет доступа кислорода

Огнетушители углекислотные

Применяются исключительно при высокой концентрации кислорода (12-18 %). В качестве огнетушащего вещества используется сжиженный диоксид углерода или галоидированные углеводороды.

Аппарат состоит из следующих частей:

  • сифонная трубка;
  • запорно-пусковое устройство;
  • раструб-снегообразователь.

Чтобы начать работать с прибором, нужно нажать на рычаг или повернуть маховик. Когда углекислота переходит в газообразное состояние, ее температура снижается до −72°С, а объем увеличивается в 500 раз. В результате температура очага понижается, а кислород вытесняется негорючим углекислым газом.

Обратите внимание! Дотронувшись до раструба во время работы, можно обморозить кожу рук

Направление струи при тушении пожара

Воздушно-эмульсионные огнетушители

Их содержимое безопасно для здоровья человека, поэтому можно применять в закрытых помещения небольшой площади, при этом не используя специальных защитных средств для глаз и легких. Во время тушения пламени остается хорошая видимость и не происходит загрязнение территории, поэтому их часто применяют в школах, гостиницах, больницах и других местах скопления людей, где может потребоваться эвакуация.

К сведению! Область применения огнетушителей ограничивается материалами, которые способны гореть без доступа кислорода. Применяются для тушения пожаров класса А, В, С, Е.

Баллон воздушно-эмульсионного агрегата наполнен тонкораспыленной эмульсией, действие которой направлено на создание вокруг пламени микропленки, что угнетает пожар, а также предупреждает повторное возгорание. Преимуществом является сохранение в целостности материальных ценностей, которые загорелись, а также маленький расход содержимого баллона.

Баллон делается из сварного металла, в который закачивается эмульсия на водной основе. Устройство состоит из сифонной трубки, запорно-пускового устройства, резинового шланга и распылителя.

Важно! На 100 м² понадобится 6 л огнетушащего состава. Перезаряжать воздушно-эмульсионный огнетушитель можно до 40 раз

Пенные огнетушители

Пена может быть воздушно-механической или химической. Чтобы получить воздушно-механическую пену, водный раствор совмещается с пенообразователями рабочего газа (углекислый газ, азот, воздух). Химическая образуется путем смешивания водных растворов кислот и щелочей. Из 1 части жидкости выходит 5 частей пены.

Указанный огнетушитель применяют для тушения пожара площадью более 1 м². Для тушения какого пожара предназначены пенные огнетушители? Тушить можно твердые вещества, горючие и некоторые легковоспламеняющиеся жидкости. Запрещено тушить электроприборы под напряжением, щелочные металлы калия и натрия, спирты.

Срок годности наполнителя 1 год, поэтому ежегодно такие баллоны нужно перезаряжать. После использования они могут повредить предмет тушения. Температурный диапазон применения от 5 до 45°С.

По виду пусковых устройств

Классификация по типу запуска:

  • с запорно-пусковым механизмом по типу рычага;
  • с вентилем;
  • с дополнительным источником давления для пуска.

Типы огнетушителей в зависимости от объема

В зависимости от целей применения и площади возможного возгорания бывают конструкции большего или меньшего объема:

  • переносные малолитражные (до 4 кг);
  • переносные промышленные (от 4 кг);
  • объемные передвижные (от 8 кг);
  • объемные стационарные (от 8 кг).

Баллоны разных объемов

Классификация

Классифицировать огнетушители можно по способу срабатывания:

  • Автоматические, то есть такие устройства, которые не требуют присутствия человека. Их помещают обычно в местах повышенной пожарной опасности. Срабатывают тогда, когда температура превышает заданную величину.

Ручные. Запускаются человеком при обнаружении возгорания.

Классификация по принципу действия устройства:

  • Углекислотные. Пока только отметим, что в устройстве применятся двуокись углерода.
  • Воздушно-пенные. Используются для тушения жидкостей, горючих и легковоспламеняющихся, а так же тлеющих материалов.
  • Порошковые. Применяются для тушения устройств, находящихся под высоким напряжением, газов, твердых веществ.
  • Водные. Применяются для тушения возгораний горючих жидкостей, твердых веществ.

Огнетушители так же классифицируют по объему корпуса:

  • Ручные с весом до 20 кг. Переносится в руках. Встречаются так же малолитражные огнетушители с объемом до 4 литров.
  • Передвижные и стационарные — свыше 20 и до 400 кг. Обычно передвижные огнетушители перевозят на тележке.

Если вам пришлось пустит огнетушитель в дело, то быстро разобраться с порядком действия помогут картинки или пиктограммы. Они в обязательном порядке наносятся на корпус огнетушителя.

Огнетушители можно поделить и на закачные, то есть давление в баллоне устанавливается в момент закачки огнетушащего вещества, и устройства с дополнительным оборудованием, баллончиком с газом или веществом, в котором идет химическая реакция. С помощью этого баллончика и создается необходимое давление в момент запуска.

И последний способ классификации огнетушителей: по пусковым устройствам.

В этом случае они делятся на следующие виды:

  • с затвором типа вентиль;
  • пистолетного типа;
  • пуском, который зависит от давления;
  • пиропатроном.

Стандарты
Огнетушители подлежат обязательной стандартизации. ГОСТ, которому должен соответствовать огнетушитель, — Р51057-2001. Введен в действие в 2001 году. Этим ГОСТом определяется область применения устройства, его комплектация, условия хранения, требования, как безопасности, так и технические, маркировка.

Многорычажные системы

В отличие от двухрычажных, здесь структура более серьезная. Поэтому есть и преимущества, обеспечивающие автомобилю плавный и ровный ход, улучшенную маневренность. Но оснащаются такими решениями только машины премиум-класса.

Сроки перезарядки и обслуживание ОВП

Временные рамки проверок и перезаправки (СП 9.13130.2009):

  • смена заряда с полной проверкой и гидравлическими испытаниями баллона:
    • с фторированными добавками (баллоны из стали покрыты внутри полимерами и смолами) – частота процедуры специальная и указывается изготовителем, но не реже 1 раза в 5 лет;
    • с многокомпонентным углеводородным ОТВ и стабилизаторами – не реже 1 раза в 2 года;
  • после каждого использования при обнаружении понижения давления, утечки, иных неполадок, отклонений от ГОСТ Р 51057 или Р 51017;
  • ежеквартальная: осмотр, проверка манометром (норма: Мпа от 8 – 10 до 12 кгс/см²), взвешивание.
  1. ОВП не дозаправляется – заряд меняется полностью. Общая норма для всех моделей: полная проверка раз в 5 лет со сменой заряда (освидетельствование, диагностика баллона по РД 14-001-99).
  2. Срок годности – не больше 5 лет.
    1. У разных устройств период гарантии отличается, например, для ОВП-1 – 18 мес.
  3. Баллоны не пригодны, если не прошли испытания, и не восстанавливаются, а заменяются новыми.

ТО проводится персоналом специализированных профильных организаций и зарядных станций. Результаты заносят в акт, техпаспорт, наклеивают на корпус емкостей.

ДЛЯ КАКИХ ТИПОВ ПОЖАРОВ ПРИМЕНЯЮТ ВОЗДУШНО ПЕННЫЕ ОГНЕТУШИТЕЛИ

Целевое назначение ОВП устройств – тушение пожаров А (тлеющие твердые материалы) и В класса (горючие жидкости) на начальных стадиях возгорания. Благодаря высокой проникающей способности огнетушащего состава максимальный эффект от их применения достигается при гашении твердых волокнистых материалов.

При тушении пожаров класса В преимущества воздушно пенных огнетушителей в сравнении с обычными химическими пенами (ОП) проявляются в покрытии большей площади, чем 1 м2 (точное значение зависит от объема и кратности пены).

Огнетушители этой группы не предназначены для тушения газов и веществ, горящих без доступа кислорода, включая хлопок, пироксилин, алюминий и щелочные металлы.

Из-за высокой доли воды в пенном составе и его высокой коррозийной активности область применения ОВП не распространяется на защиту электрических сетей и оборудования под напряжением. Это же относится к тушению сильно нагретых или расплавленных материалов и веществ, вступающих в активные химические реакции при прямом контакте с водой.

Использование ОВП в таких случаях чревато выделением большого количества тепла или брызгами расплавленных веществ (что не допускается нормами ППБ).

К особенностям применения воздушно пенных устройств относят:

  • потребность в защите баллонов от прямых солнечных лучей, нагрева, ударных нагрузок и механических воздействий;
  • запрет на использование огнетушителей с сорванными пломбами или поврежденным предохранительным клапаном;
  • удерживание устройства в вертикальном положении после запуска с подходом к очагу возгорания с наветренной стороны и выдержке расстояния от 3 м.

ТО и перезарядку ОВП устройств проводят как минимум 1 раз в год или после применения. По нормам ППБ эти работы доверяются лицензированным МСЧ службам.

Исключение делается для огнетушителей с многокомпонентными углеводородными пенными зарядами (перезарядка – 1 раз в 2 года) и моделей с современным полимерным покрытием корпуса (1 раз в 5 лет). Соответствующие свойства и назначения огнетушителей в обязательном порядке подтверждаются сертификатом.

Отдельного упоминания заслуживает температурный диапазон применения. У большинства ОВП он довольно узкий (от +5 до +50оС), при отклонении от этого параметра в меньшую сторону устройство просто не срабатывает.

Исключение представляют зимние фторсодержащие модификации с повышенной долей ПАВ, используемые при температурах от -40оС, но они обходятся дороже. Учет целевого назначения и состава заряда при выборе ОВП и планировании их эксплуатации обязателен, в моменты перезарядки устройства нуждаются в полноценной замене.

Принцип действия и состав заряда воздушно пенных огнетушителей не представляют опасности для человека, потребность в предварительной эвакуации при их применении отсутствует.

Прямое назначение ОВП – защита складов с горючими жидкостями, предприятий химической промышленности и общественного воздушного и морского транспорта. Максимальный эффект от применения огнетушителей этой группы наблюдается в самом начале пожаротушения, но по длительности действия они выигрывают у обычных порошковых и водных разновидностей в разы.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Контроль за исправностью

Для предотвращения образования осадка необходимо ежеквартально перемешивать содержимое огнетушителя. Для этого следует взять баллон в руки и попеременно вправо и влево наклонять его в течение 2-3 минут. Каждые 5 лет следует направлять огнетушитель в специализированную организацию независимо от показаний манометра.

В целях безопасности запрещено:

подвергать баллон механическим повреждениям;

удалять пломбу или чеку без необходимости использовать огнетушитель;

применять устройство при выявлении каких-либо неисправностей.

Транспортировка заряженных баллонов запрещена при минусовой температуре. В остальных случаях определенных требований к перемещению воздушно-пенных устройств нет.

Воздушно-пенный огнетушитель

Устройства широко используются в промышленных, бытовых целях. Они незаменимы при ликвидации внезапно возникших очагов возгорания разного типа.

Что это такое

Огнетушитель ОВП представляет собой конический баллон красного цвета с закачанным в средину веществом. Простой в применении, имеет разнообразный модельный ряд.

Описание и назначение

Воздушно-пенные огнетушители используются при необходимости устранить возгорание твердых материалов, легковоспламеняющихся жидкостей. Их механические особенности позволяют подавать пену двух видов кратности. Применяемое для тушения средство эффективно ликвидирует любой класс пожара.

Типы и виды

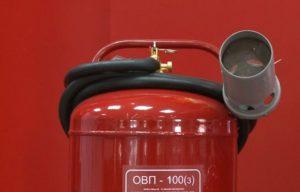

ОВП-100(3).

Разнообразие выпускаемых моделей огнетушителей велико. Они делятся по ряду показателей.

Химический состав огнетушащего вещества:

  1. Углекислотные.
  2. Фторсодержащие.

Способ перемещения:

  1. Стационарные (ОВП-250). Укомплектовываются ручным пеногенератором.
  2. Переносные (ОВП-4,8,10).
  3. Передвижные (ОВП-40,50,100).

Классификация

В зависимости от способа получения пены, противопожарные баллоны можно поделить на следующие виды:

  1. Химические (ОХП). Устройства с закачанным внутрь материалом, который в момент тушения пожара вступает в реакцию, образует густое вещество.
  2. Воздушно-пенные огнетушители. Емкость с водой и специальными добавками. При контакте с воздухом создают струю пенообразного вещества.

Маркировка

Независимо от вида баллона, будь то огнетушитель порошково-пенный, углекислотный или воздушный (ОВП), на нем в обязательном порядке клеится этикетка.

На ней отображены следующие данные:

  1. Название фирмы, контактные данные.
  2. Марка модели. Объем баллона. Расшифровка отображенной информации.
  3. Выполненная латинскими буквами пиктограмма в виде символов АВСЕ, показывающая при каких классах возгорания может использоваться устройство.
  4. Дата производства.
  5. Срок выполнения следующей перезарядки.
  6. Номер сертификата соответствия. Он необходим при прохождении проверки.
  7. На некоторых моделях могут наноситься пиктограммы, отображающие правильность эксплуатации баллона.

Технические характеристики

Порошковые, пенные устройства используются в разных сферах деятельности. Чаще всего применяемые ОВП имеют буквенно-цифирные значения.

Рассмотрим некоторые из них:

  1. ОВП-4. Масса закачанного в баллон заряда – 4 кг. Время подачи струи – 20 секунд. Дальность полета материала до 3 м.
  2. ОВП-8. Объем используемого вещества 8 кг. Рабочее время – 30 секунд. Вылет струи на расстояние свыше 4 метров.
  3. ОВП-10. Количество огнетушащей смеси – 10 кг. Время подачи пены – не менее полуминуты. Дальность вылета вещества до 6 метров.

Принцип работы

Алгоритм активации ОВП простой.

Применение устройства подразумевает следующую последовательность действий:

  1. Снять имеющиеся пломбы, ограничитель.
  2. Взять баллон в руки: одна конечность располагается на держателе для переноса, вторая на корпусе.
  3. Направить сопло на огонь.
  4. Ударить (нажать) по кнопке.
  5. Активировать запорный механизм.

При использовании для тушения твердых объектов снять сетчатый калибровщик.

Популярные производители

К известным фирмам, занимающихся изготовлением огнетушителей для ликвидации электроустановок, оборудования, промышленных объектов, относятся:

  1. Великолукский завод «Лесхозмаш».
  2. Компания «Берег».
  3. Производственное объединение Противопожарный сервис (ПО ППС).

Для тушения каких пожаров применяются ОВП

Возможности воздушно-пенного огнетушителя ограничены в классах возгорания. Но ОВП эффективнее в 2,5 раза, чем «химические» огнетушители со стандартным тушащим составом. В своей сфере обладают высокой результативностью.

Класс пожара для применения

Огнетушитель воздушно-пенный – узконаправленное первичное средство гашения пожара. В меньшей мере универсальное и комплексное, чем, например, порошковые ОП (таблица результативности в

НПБ 166-97

и

СП 9.13130.2009

).

ОВП используется для пожаров класса A и B:

Категория

Какие материалы горят

А

Возгорание твердых веществ.

В

Текучие (топливо, масла, растворители, газообразные составы).

Что можно тушить ОВП

Воздушно-пенные огнетушители применяют для тушения пожаров не со всеми материалами, включенными в группы А и В.

Перечень, для чего ОВП эффективный:

  1. твердые обычные (бумага, древесина, резина, опилки) и с особыми свойствами:
    • тлеющие с участием кислорода:
    • превращающиеся в густые консистенции (плавящиеся и растекающиеся): краски, эмали, полимеры, пластмассы;
  2. горючие жидкости: топливо, масла, растворители, ГСМ;
  3. растворимые в воде горючие вещества – при наличии специального пенообразователя (табл. Б.1 СП 9.13130.2009).

Кратко правило, что можно тушить

: все материалы, для тушения которых подходит вода, плюс горящие жидкости. Вспененный состав результативен, поскольку содержит добавки, образующие негорючую пленку (фтор), имеет вещества, препятствующие распространению огня и способствующие самозатуханию.

Пена воздушно-пенного тушащего устройства не вредна для окружающих (сертифицирована СЭС). Уровень безопасности выше порошковых и углекислотных огнетушителей. Струя не обладает мощностью разрушающей силы.

Область применения пенного ОТВ широкая:

  1. в общественных зданиях;
  2. используется в архивах, офисах, если нет других альтернатив: есть определенное агрессивное влияние пены, но она меньше, чем вода, повреждает бумагу, ценности;
  3. могут применяться в случаях возгорания электрооборудования, но после обесточивания;
  4. в цехах, складских помещениях, автомастерских;
  5. на производстве;
  6. для мест, где возможны проливы ГСМ.

Ручные и передвижные огнетушители, гасящие огонь пеной, используют на автозаправках (бензиновых, газовых и прочих, кроме электрических).

Что нельзя тушить ОВП

Пенные средства пожаротушения не предназначены для тушения очагов с такими объектами:

  1. материалы, тлеющие и горящие без доступа кислорода;
  2. металлы (простые, щелочноземельные), их сплавы: AL, Ka, Li, Na, Mg, AL, Ti;
  3. спирты, материалы и топливо, растворяющиеся, за исключением огнетушителей со спецсоставом;
  4. материалы, агрессивно реагирующие на воду;
  5. запрещено тушить виды возгорания всех классов электроустановок под напряжением, токоведущих элементов: пена проводит ток;
  6. места (оборудование, электроника), где возможна реакция с кислотными и щелочными средами.

Сильно нагретые и расплавленные смеси пенное ОТВ тушит менее эффективно, но хорошо гасит разлитое топливо пеной с фторированными ПАВ.

Это интересно: Пенообразователь и пожарная пена — характеристики и свойства

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
