Масштабы строительных чертежей по гост (основные требования)

Содержание:

6.4 Соединения, получаемые склеиванием

Способ соединения деревянных, пластмассовых и металлических деталей и конструкций путем склеивания, находит широкое применение в промышленности.
Правила изображения полностью совпадают с изложенными выше для паяных соединений, отличается лишь знак (Рисунок 6.17) (ГОСТ ГОСТ 2.313-82).Обозначение: Клей БФ-10Т ГОСТ 22345-77*, обозначение приводят в технических требованиях, в простейших случаях — на полке линии-выноски.
Рисунок 6.17

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

6.3 Соединение заклепками

Такие соединения применяют для деталей из несвариваемых, а также не допускающих нагрева материалов в самых различных областях техники – металлоконструкциях, котлах, судо- и самолетостроении.
Заклепки изготавливают из достаточно пластичных для образования головок материалов: сталей марок Ст2, Ст3, Стали 10, латуни, меди и др. Материал заклепок должен быть однородным с материалом соединяемых металлических деталей.
Наиболее широко применяют заклепки с полукруглой, потайной, полупотайной, плоской головкой, классов точности В и С, с покрытием и без него.
Рисунок 6.11 — ЗаклепкиОбозначение: Заклепка С8х20.38.МЗ.136 ГОСТ …,  где — С — класс точности, 8 — диаметр, 20 — длина, 38 — обозначение группы материала, М3 — марка материала (медь), 136 — обозначение вида и толщины покрытия.
Отверстия под заклепки пробивают или сверлят немного больше размера (на 0,5 …1 мм) диаметра заклепки. Свободный конец должен иметь длину, необходимую для изготовления замыкающей головки (Рисунок 6.12) и выбираемую по ГОСТ 14802-85 — «ЗАКЛЕПКИ (ПОВЫШЕННОЙ ТОЧНОСТИ) Диаметры отверстий под заклепки, размеры замыкающих головок и подбор длин заклепок», размеры гнезд регламентированы ГОСТ 12876-67 — «Поверхности опорные под крепежные детали. Размеры».
.
Рисунок 6.12 — Расчет длины заклепки
По назначению заклепочные швы делят на прочные, плотные, обеспечивающие герметичность, и плотно-прочные. По конструктивным признакам заклепочные швы бывают одно-,  двух-,  трехрядные и т.д. с листами, расположенными встык с одной или двумя накладками, с цепным или шахматным расположением заклепок (Рисунок 6.13).
Рисунок 6.13 — Варианты расположения заклепок
Если шов содержит заклепки одного типа и с одинаковыми размерами, то на чертеже  согласно ГОСТ их обозначают одним из условных знаков в одном-двух местах каждого соединения, а в остальных — центровыми или осевыми линиями (Рисунок 6.14). На чертеже наносят размеры расстояний между заклепками в ряду, между рядами и от кромок листов.
Рисунок 6.14 — Условные изображения заклепок различного типа на чертеже
Рисунок 6.15 — формирование замыкающей головки
Рисунок 6.16 — Изображение заклепки с полукруглой головкой

Длина заклепок выбирается из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100 мм и т.д..

Линии

На чертежах представлены различные типы линий, каждый из которых имеет определенное предназначение. Применение линий на чертежах определяется ГОСТом 2.303–68.

Линия сплошная толстая основная служит для начертания видимых контуров отображаемого объекта. Толщина для нее определена в пределах 0,5–1,4 мм и в дальнейшем выбранное значение обозначается буквой S. Почему же это значение присваивают условной переменной? Дело в том, что в дальнейшем толщины всех остальных линий будут соизмерять с толщиной основной.

Штриховой линией изображают невидимые его контуры. Ее толщина находится в пределах s/3–s/2. При этом длина одного штриха находится в пределах 3–8 мм, а расстояние между ними – 3–4 мм, к тому же длина всех штрихов на чертеже должна быть равновеликой, впрочем, это же относится и к промежуткам, разделяющим их.

Линия сплошная тонкая востребована для отображения либо выносных линий, либо размерных. Ее толщина такая же, как и толщина штриховой линии: s/3–s/2.

Линия сплошная волнистая наносится на то место чертежа детали, где в силу значительных размеров и однообразной формы определенного фрагмента детали целесообразно обозначить разрыв такого фрагмента. Ее толщина – также s/3 — s/2.

Линия тонкая штрихпунктирная обозначает линии симметрии – осевые и центровые. (Условлено, что если такая линия проходит по центру окружности, то в самом центре должен быть штрих, а не точка.)

2.7. Международное и региональное сотрудничество в области стандартизации

Главной целью
международного сотрудничества РФ в
области стандартизации является
гармонизация,
то есть согласование, увязка национальных
стандартов с международными, региональными
и прогрессивными национальными
стандартами развитых стран.

Международная
стандартизация

– это совокупность организаций по
стандартизации и продуктов их деятельности:
стандартов, рекомендаций, технических
отчетов и другой научно-технической
продукции.

3.1 Термины и определения

В настоящем стандарте
применены следующие термины с соответствующими определениями:

3.1.1 реквизит документа: Элемент оформления
документа, содержащий о нем сведения.

Примечание
Как правило, реквизит состоит из атрибутов (составной реквизит).

3.1.2 атрибут документа: Идентифицированная
(именованная) характеристика части реквизита.

3.1.3 оформление документа: Проставление
необходимых реквизитов и атрибутов, установленных правилами документирования.

3.1.4 подпись: Реквизит документа, представляющий
собой собственноручную подпись полномочного должностного лица.

Примечание
Для электронных документов используется аналог собственноручной подписи —
электронная цифровая подпись.

ГОСТы, регламентирующие черчение

Мы уже в данной статье упоминали термины ЕСКД, ГОСТы в контексте их нормативной роли для инженера. Определим их соотношение.

Роль нормативного регулятора при оформлении различных чертежей и схем для конструкторских документов играют специально разработанные на уровне государства единообразные технологические стандарты – ГОСТы. Эти стандарты организационно объединяются единой системой конструкторской документации, или ЕСКД.

Правила ЕСКД осуществляют регулирование исполнения чертежей, актуальное на стадиях создания, конечного оформления и организации надлежащего их документооборота как вида документации в рамках специализированных предприятий и организаций, равно как и в учреждениях министерства образования. ЕСКД — правила оформления чертежей — сообразованы с действующими международными стандартами ИСО (т. е. утвержденными Международной стандартизующей организацией), а также соответствуют требованиям постоянной международной комиссии стандартизации.

Заметим, что соблюдение государственных стандартов обязательны к исполнению во всех областях промышленности, а также в научных и проектных учреждениях. Соответственно, ГОСТ – правила оформления чертежей – обязательны и при изучении инженерной графики в учреждениях системы образования.

Таким образом, несмотря на прогресс автоматизации в деле создания чертежей, ГОСТы знать следует. Впрочем, мы предчувствуем основное направление возражений наших компьютерно-грамотных оппонентов, заключающееся в том, что все правила уже соблюдены в чертежах, которые следует просто разыскать в Интернете.

Необходимые знания, умения и навыки для правильного выполнения чертежей

Стандарты ЕСКД, где даны правила по оформлению и исполнению конструкторских документов, являются обязательными для специалистов, выполняющих чертежные работы.

Стандарты могут пересматриваться в связи с изменениями в отрасли и совершенствованием способов графики. Несмотря на современный частично автоматизированный процесс черчения, обязательным считается знание следующих ГОСТов:

  • 301-68 – определяет формат (ы) листов чертежа;
  • 302-68 – определяет масштаб объекта на чертеже;
  • 303-68 – регламентирует нанесение линий в соответствии со стандартами отрасли;
  • 304-81 – устанавливает какие шрифты использовать;
  • 307-68 – регламентирует, как наносить размеры и предельные отклонения.

Исполнитель должен уметь грамотно пользоваться ЕСКД (единой системой конструкторской документации), соотносить ее с поставленной задачей и иметь высокую квалификацию, чтобы качество чертежной документации обеспечивало практические задачи.

Мажор 4 сезон дата выхода

Наши события

20 октября 2020, 20:55
Журнал RusCable Insider #194. «Ункомтех» о кабелях для армии, русский водород, электродельфины и история развития «Пластполимер»

12 октября 2020, 13:16
Итоги сессии КАБЕЛЬНЫЙ БИЗНЕС 2020

12 октября 2020, 12:55
Журнал RusCable Insider #193 — Ассоциация «Электрокабель», анти-солнечные панели, кальмар-фотограф и итоги «Кабельного бизнеса-2020»

9 октября 2020, 12:02
Изменился ли кабельный мир в 2020 году?

7 октября 2020, 12:31
Начался прямой эфир сессии «КАБЕЛЬНЫЙ БИЗНЕС-2020»

5 октября 2020, 15:49
Журнал RusCable Insider #192 — шкафы IEK FORMAT, Ассоциация «Электрокабель» проверят школы, супертурбина и «Кабельный бизнес — 2020»

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.3.1 ГОСТ 21.501 чертежи архитектурных решений -это чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

Согласно п.3.2 ГОСТ 21.501 чертежи конструктивных решений — это  чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

Выделим информацию об основных требования к размерам предъявляемые ГОСТ 21.501-2018:

Согласно разделу 4 Общие положения:

В соответствии п.4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

Согласно разделу 5 Архитектурные решения:

В соответствии с п.5.3.2 на планы этажей наносят размеры:

а) координационные оси здания (сооружения), расстояния между ними и общее расстояние между крайними осями;

б) толщину стен и перегородок и их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, другие необходимые размеры

Согласно п5.4.1 на разрезах наносят и указывают размеры :

  • координационные оси здания (сооружения);
  • расстояния между координационными осями и общее расстояние между крайними осями;
  • отметки уровней, характеризующие расположение элементов несущих и ограждающих конструкций по высоте (земли, чистого пола этажей и площадок, низа опорной части заделываемых в стены элементов конструкций, верха стен, карнизов, уступов стен, головки рельсов крановых путей и т.п.);
  • размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках;
  • толщину стен и их привязку к координационным осям (при необходимости);

В соответствии с п.5.4.2 на фасадах наносят и указывают размеры:

  • координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов в плане и перепада высот);
  • отметки уровней земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров). Допускается отметки низа и верха проемов указывать на разрезах;
  • отметки уровней, размеры и привязки проемов и отверстий, не указанные на планах и разрезах;

размеры проема и основные установочные размеры переплетов.

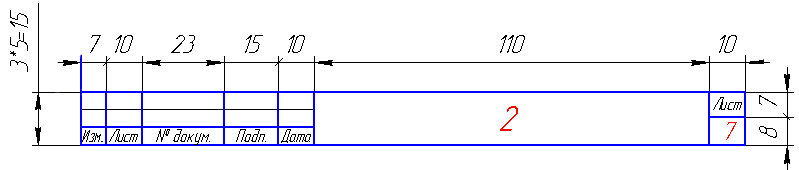

Форма 2б

Основная надпись и дополнительные графы для
текстовых конструкторских документов при двустороннем светокопировании
(последующие листы)

Нечётный номер страницы

Чётный номер страницы

Примеры размещения основной надписи и
дополнительных граф к ней

Для формата А4

Для форматов больше А4 при расположении
основной надписи вдоль длинной стороны листа

Для форматов больше А4 при расположении
основной надписи вдоль короткой стороны листа

1-
основная надпись; 2 — дополнительные графы

Пример разбивки поля чертежа на зоны

Рисунок Б.1

Рисунок Б.2

Ключевые слова: конструкторская
документация, основная надпись, электронный конструкторский документ,
оформление документа, реквизит документа, электронная цифровая подпись

Условное изображение сварных швов на чертежах согласно ГОСТ 2.312-72 «Условные изображения и обозначения швов сварных соединений»

В соответствии со стандартом ГОСТ 2.312-72 для условного изображения сварного шва независимо от способа сварки используется два типа линий: сплошная, если шов видимый или штриховая, если шов невидимый.

На линию шва указывает односторонняя стрелка.

Стрелка может выполняться с полкой для размещения условного обозначения шва и при необходимости вспомогательных знаков. Условное обозначение размещают над полкой, если стрелка указывает на лицевую сторону сварного шва (т.е. если он видимый), или под полкой, когда шов расположен с обратной стороны (т.е. если шов невидим). При этом, за лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку. За лицевую сторону двухстороннего шва сварного соединения с несимметрично подготовленными кромками принимают сторону, с которой производят сварку основного шва. За лицевую сторону двухстороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.

Вспомогательные знаки.

Вспомогательный знак Описание Шов видимый Шов невидимый
Шов выполнить при монтаже изделия (монтажный шов).
Шов по замкнутой линии.
Шов по незамкнутой линии.
Шов прерывистый с цепным расположением.
.
Снять выпуклость шва.
Наплывы и неровности шва обработать с плавным переходом к основному металлу.

На приведенной ниже схеме показана структура условного обозначения стандартного сварного шва.

Буквенно–цифровое обозначение шва по соответствующему стандарту представляет собой комбинацию состоящую из буквы определяющей тип сварного соединение и цифры указывающей вид соединения и шва, а также форму разделки кромок. Например: С1, Т4, Н3.

Для обозначения сварных соединений используются следующие буквы:

  • С – стыковое;
  • У – угловое;
  • Т – тавровое;
  • Н – нахлесточное;
  • О – особые типы, если форма шва не предусмотрена ГОСТом.

Условные обозначения швов для некоторых способов сварки представлены в таблице:

Стандарт Соединение Условные обозначения швов
ГОСТ 5264-80. Швы сварных соединений, ручная дуговая сварка Стыковое С1 — С40
Тавровое Т1 — Т9
Нахлесточное Н1 — Н2
Угловое У1 — У10
ГОСТ 14771-76. Швы сварных соединений, сварка в защитных газах Стыковое С1 — С27
Тавровое Т1 — Т10
Нахлесточное Н1 — Н4
Угловое У1 — У10

Обозначения способа сварки (А, Г, УП и другие) указывается в стандарте, по которому выполняется указанный на чертеже процесс сварки.

Условные обозначения некоторых способов сварки представлены ниже, например:

  • А – автоматическая сварка под флюсом без применения подкладок и подушек и подварочного шва;
  • Аф – автоматическая сварка под флюсом на флюсовой подушке;
  • ИН – сварка в инертных газах вольфрамовым электродом без присадочного металла;
  • ИНп – сварка в инертных газах вольфрамовым электродом, но с присадочным металлом;
  • ИП – сварка в инертных газах плавящимся электродом;
  • УП – сварка в углекислом газе плавящимся электродом.

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).


Рисунок 1.2 – Примеры оформления чертежа
Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3).
Основная надпись по форме 1 используется в чертежах приборо и машиностроения.
Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.
форма 1
форма 2
форма 2а
Рисунок 1.3 – Примеры основных надписей графических и текстовых документов
В графах основной надписи указывают:

  • в графе 1 — наименование изделия;
  • в графе 2 — обозначение документа;
  • в графе 3 — обозначение материала детали;
  • в графе 4 — литеру, присвоенную данному документу;
  • в графе 5 — массу изделия;
  • в графе 6 — масштаб;
  • в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
  • в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
  • в графе 9 — наименование предприятия, выпускающего документ;
  • в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
  • в графе 11- фамилии лиц, подписавших документ;
  • в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
  • в графе 13 — дата;
  • графы 14-18 заполняются на производственных чертежах.

3.1. Основные положения стандарта

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия. Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений»линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 3.1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

Почему необходимо знать ГОСТы

Несмотря на то, что с помощью современных распознающих программ в интернете можно найти необходимый чертеж, эти программы не идеальны. Они ошибаются, и чертеж придется править в соответствии с ГОСТами.

Более творческий подход — попробовать создать собственный чертеж, воспользовавшись САПР (системой автоматизированного проектирования). Эту систему представляет AutoCAD (2D и 3D-проектирование); она разработана компанией Autodesk Inc.и уже много лет заслужено пользуется популярностью у ведущих конструкторов мира. Система в разы ускоряет процесс, но не отменяет соответствия стандартам.

ГОСТ 2.301-68 – форматы

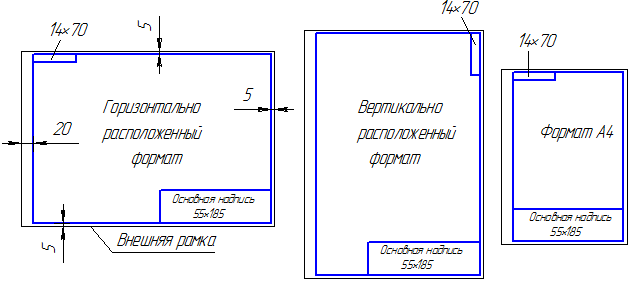

Чертеж выполняется в соответствии с ГОСТом на листе бумаги с рамкой форматом А4 (210 на 297 мм). Если формат А4 велик для конкретного чертежа, предусматривается формат А5 (148 на 210 мм). Допустимые форматы (рис.1).

ГОСТ 2.104-68 – основная надпись чертежа

На всех форматах, кроме А4, основную надпись размещают и по горизонтали и по вертикали. Для А4 – по вертикали (длинная сторона).

Дополнительная графа размещается по горизонтальной стороне, но для формата А4 — она размещается вертикально.

Рамка отстоит от края 3 сторон на 5 мм. С левой стороны — 20 мм. Толщина линии, обрамляющей рамку, должна быть не менее 0,7 мм.

ГОСТ регламентирует основные надписи — их форму, размер, в каком порядке они заполняются. Это справедливо для любых схем и чертежей. В основной надписи к учебному чертежу следует указать:

  • 1 – наименование детали;
  • 2 – номер документа;
  • 3 – материал детали (обозначение);

4 – индекс предприятия.

ГОСТ 2.307-68 — обозначения

Чертеж – графический рисунок изделия в масштабе с указанием размеров и условий изготовления изделия.

Четкое соблюдение правил при нанесении многочисленных размерных значений – одно из самых важных условий оформления чертежей. Размеры делятся на два вида:

  • рабочие, используемые при изготовлении деталей;
  • справочные; их обозначают знаком «*» и применяют при работе с чертежом.

Обозначения наносятся в соответствии с выбранным масштабом, который указан в специальной графе. Масштаб регламентируется ГОСТом 2.302-68 и выбирается так, чтобы с чертежом было удобно работать.

ГОСТ 2.303-68 – линии

Работая над чертежом, специалист использует линии, разные по начертанию и толщине. У всех из них разное предназначение.

Толстая сплошная линия (основная) используется, чтобы обозначить видимые контуры детали. Ее толщина обозначается буквой «s» и соответствует 0,5 – 1,4 мм. Толщина других линий обозначается по отношению к основной.

Кроме основной линии используют:

  • штриховую (s/3-s/2) — чтобы обозначить контур, который не виден с этой позиции;
  • Тонкую сплошную (s/3-s/2) – чтобы обозначить размерные/выносные линии.
  • Сплошную волнистую (s/3-s/2) – чтобы обозначить линию обрыва, если деталь показана не полностью.
  • Штрихпунктирную тонкую — чтобы указать центр дуг окружностей (пересечение штрихов).

5.8 Спецификации металлопроката

5.8.1
Спецификацию металлопроката и изделий (СМ) составляют по схемам расположения
элементов на листах любого формата и выполняют по форме 2, приведенной в .
Размер формата СМ зависит от числа строк в графе «Масса металла по элементам
конструкций».

5.8.2 СМ составляют
на каждый вид элементов конструкций без учета отходов на обработку и массы
наплавленного металла.

5.8.3 Для
объектов строительства с поэтапным выпуском комплектов рабочих чертежей КМ
составляют СМ на каждую очередь строительства.

5.8.4 На
основе СМ составляют по форме 2 сводную спецификацию металлопроката и изделий
(CMC).

СМ и CMC
допускается объединять в отдельный сборник (ССМ) с титульным листом по ГОСТ
21.110 и отдельным оглавлением.

Каждой CM,
CMC и ССМ присваивают обозначение, в состав которого включают: базовое
обозначение, устанавливаемое по действующей в организации системе, и (через
точку) — шифр CM, CMC или ССМ и порядковый номер спецификации.

Примеры
обозначений CM, CMC и ССМ:

3 — 1824 —
403 — КМ.СМ16

3 — 1824 —
403 — КМ.СМС

3 — 1824 —
403 — КМ.ССМ,

где 3 —
номер отдела-разработчика;

1824 —
номер площадки строительства;

403 — номер
здания по экспликации на генплане;

КМ — марка
основного комплекта чертежей КМ.

Спецификации
(CM, CMC и ССМ) записывают в ведомость прилагаемых документов.

5.8.5
Пример выполнения спецификации металлопроката приведен в
(рисунок И.1).

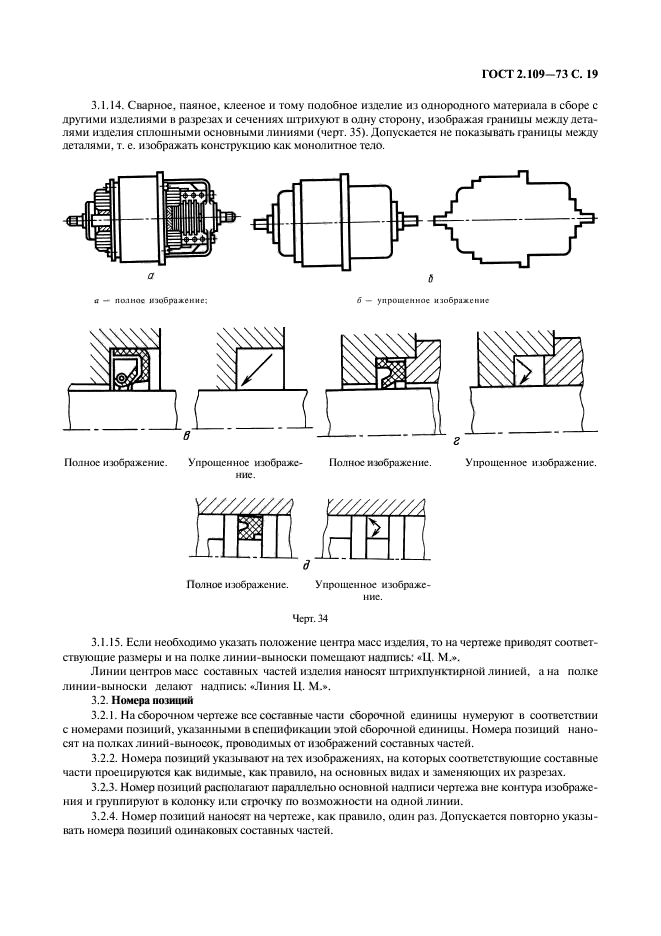

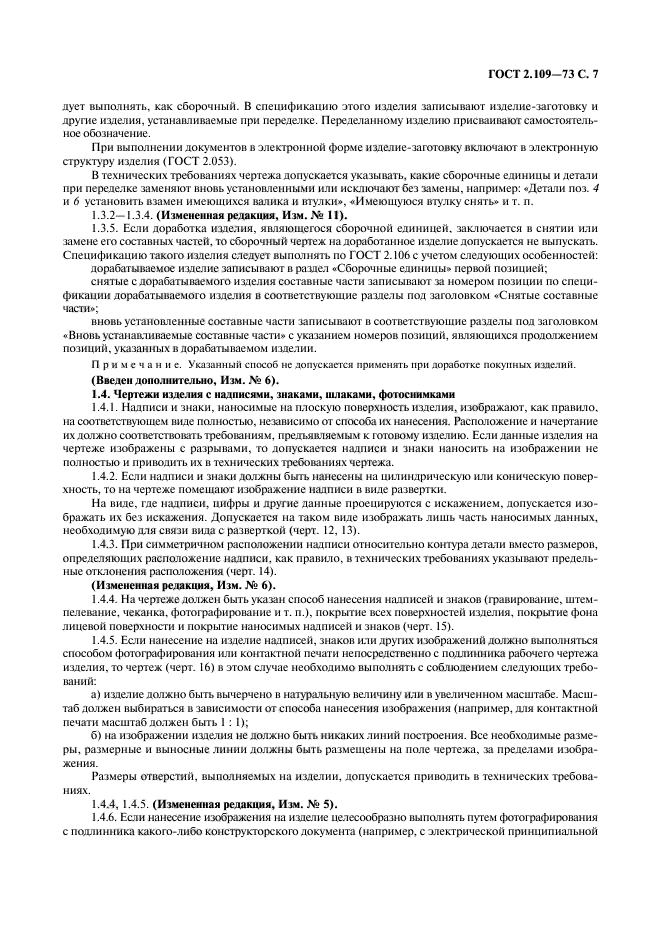

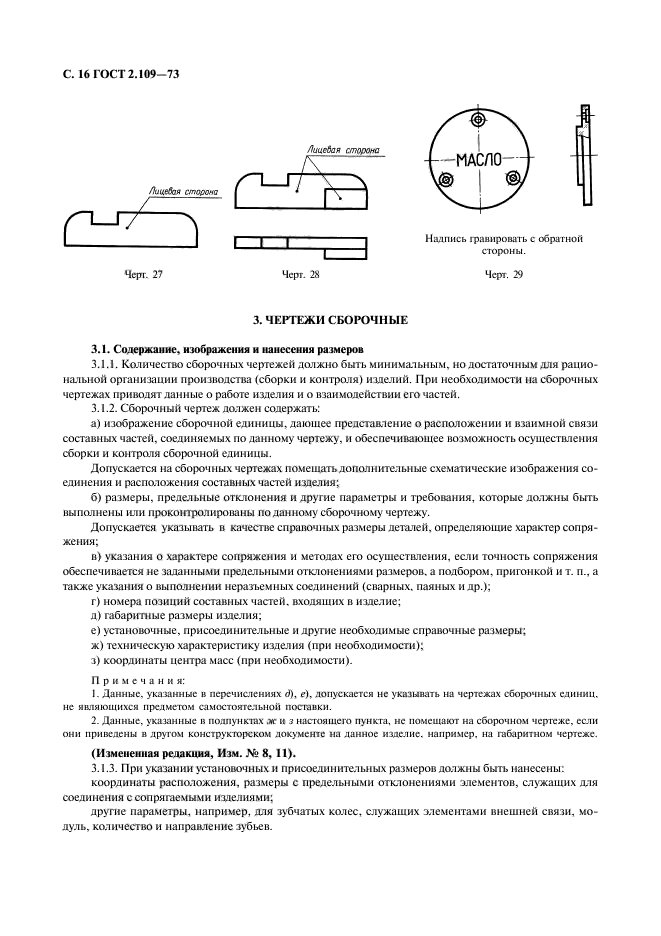

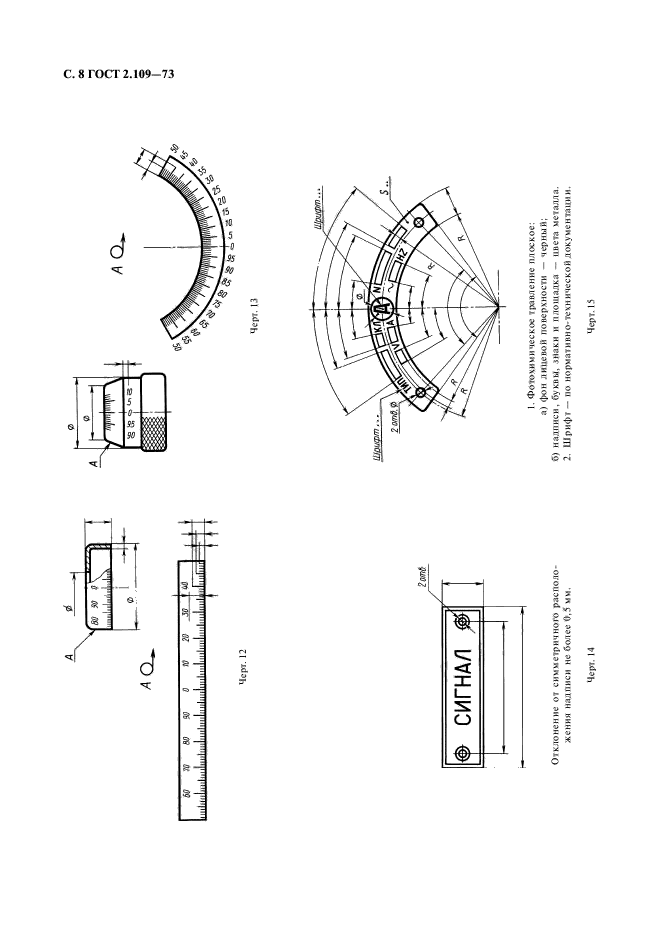

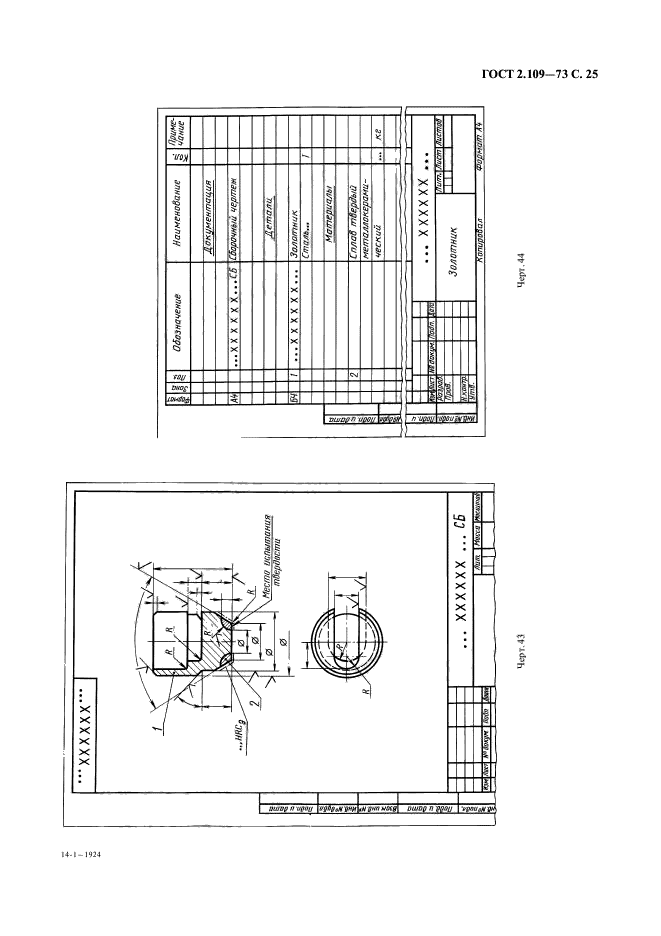

ГОСТ 2.109-73

Единая система конструкторской документации. Основные требования к чертежам

Обозначение: ГОСТ 2.109-73
Статус: действует
Название рус.: Единая система конструкторской документации. Основные требования к чертежам
Название англ.: Unified system for design documentation. Basic requirements for drawings
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 01.06.2019
Дата издания: 01.08.2007
Дата введения: 30.06.1974
Дата последнего изменения: 12.09.2018
Переиздание: переиздание с изм. 1
Взамен: ГОСТ 2.107-68 ГОСТ 2.109-68
Взамен в части: ГОСТ 5292-60 в части разд. VIII
Область применения: Настоящий стандарт устанавливает основные требования к выполнению чертежей деталей, сборочных, габаритных и монтажных на стадии разработки рабочей документации для всех отраслей промышленности
Список изменений: №0 от 01.12.2002 (рег. 01.12.2002) «Дата введения перенесена»№1 от 01.01.1981 (рег. 18.02.1980) «Срок действия продлен»№2 от 01.04.1982 (рег. 29.01.1982) «Срок действия продлен»№3 от 01.07.1984 (рег. 15.05.1984) «Срок действия продлен»№4 от 01.07.1985 (рег. 18.12.1984) «Срок действия продлен»№5 от 04.03.1985 (рег. 01.07.1985) «Срок действия продлен»№6 от 01.03.1986 (рег. 17.09.1985) «Срок действия продлен»№7 от 01.01.1987 (рег. 13.03.1986) «Срок действия продлен»№8 от 01.01.1988 (рег. 07.09.1987) «Срок действия продлен»№9 от 01.07.1999 (рег. 25.02.1998) «Срок действия продлен»№10 от 01.07.2001 (рег. 08.12.2000) «Срок действия продлен»№11 от 31.08.2006 (рег. 21.06.2006) «Текстовое изменение; Изменены ссылочные НД»
Приложение №1:
Приложение №2:
Приложение №3:
Расположен в: Государственные стандарты
Общероссийский классификатор стандартов

Общие положения. Терминология. Стандартизация. Документация

Технические чертежи

Технические чертежи в целом

Классификатор государственных стандартов

Общетехнические и организационно-методические стандарты

Система документации

Система проектно-конструкторской документации

Тематические сборники

Единая система конструкторской документации.

Технические регламенты РФ

Технический регламент ‘О безопасности машин и оборудования’

Стандарты на техническую документацию

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
