Нпб 245-2001лестницы пожарные наружные стационарные и ограждения крыш. общие технические требования. методы испытаний

Содержание:

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
3 Термины и определения
НОРМАТИВНЫЕ ССЫЛКИ
Спросите толкователя к чему снится СИДЕТЬ НА ПЛЕЧАХ ВЕРХОМ
ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
ОБЛАСТЬ ПРИМЕНЕНИЯ
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
- - - - Таблица 3
Приложение
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
Чем полоскать больные воспаленные дёсны?
Нормативная документация и общие положения
3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Библиография
Приложение
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

3.1. Объем
испытаний и проверок наружных стационарных лестниц, их ограждений, а также
ограждений крыш зданий представлен в таблице 1.

3.2.
Номенклатура параметров лестниц и ограждений, проверяемых в процессе испытаний,
приведена в таблице 2.

3.3. Рабочие
нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в
таблице 3.

3.4. Наружные
пожарные лестницы и ограждения на крышах зданий и сооружений подлежат
испытаниям при приемке здания или сооружения или по заявке организации,
ответственной за эксплуатацию. Кроме того, наружные пожарные лестницы и
ограждения на крышах зданий и сооружений должны содержаться в исправном
состоянии и не менее одного раза в год необходимо проводить визуальную проверку
целостности конструкции. В случае обнаружения нарушений целостности конструкции
производится их восстановление (ремонт) с последующей проверкой на прочность.
Испытания на прочность должны проводиться не менее одного раза в пять лет.

Испытания
должны проводить организации, имеющие соответствующую лицензию, испытательное
оборудование и измерительный инструмент с аттестатами и результатами их
поверок.

Таблица 1

№ п/п	Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки	эксплуатационных (не реже одного раза в пять лет)
1	Проверка основных размеров	+	—
2	Проверка предельных отклонений размеров и форм	+	+
3	Визуальная проверка целостности конструкций и их креплений	+	+
4	Проверка качества сварных швов	+	+
5	Проверка качества защитных покрытий	+	+
6	Проверка требований к размещению лестниц	+	—
7	Испытания ступени лестницы на прочность	+	+
8	Испытания балок крепления лестницы на прочность	+	+
9	Испытания площадок и маршей лестниц на прочность	+	+
10	Испытания ограждения лестниц на прочность	+	+
11	Испытания ограждения крыш зданий на прочность	+	+

Примечание: «+» испытания проводятся, «-» испытания не
проводятся.

Таблица 2

№ п/п	Номенклатура параметров лестниц и ограждений	Пункты настоящих норм
ОТТ	Методы испытаний
1	Высота лестницы Н	2.1	4.5
2	Длина лестницы L	2.1	4.5
3	Ширина лестницы В	2.1	4.5
4	Высота ступени	2.1	4.5
5	Ширина ступени	2.1	4.5
6	Неравенство диагоналей	2.1	4.5
7	Размеры ограждения лестницы	2.1	4.5
8	Высота ограждения площадки выхода на кровлю	2.1	4.5
9	Визуальная проверка целостности конструкций и их креплений	2.3	4.6
10	Проверка качества защитных покрытий	2.3	4.8
11	Проверка качества сварных швов	2.4	4.7
12	Проверка требований к размещению лестниц	2.2	4.6
13	Испытания ступени лестницы на прочность	2.5	4.9
14	Испытания балок крепления лестницы на прочность	2.6	4.10
15	Испытания площадок и маршей лестниц на прочность	2.7	4.11, 4.12
16	Испытания ограждения лестниц на прочность	2.8	4.13, 4.14
17	Испытания ограждения крыш зданий на прочность	2.8	4.15

Таблица 3

№ п/п	Наименование несущего элемента	Рабочая нагрузка,* кН (кгс)
1	Ступеньки вертикальных и маршевых лестниц	1,2 (120)
2	Ограждения лестниц и крыш зданий	0,36 (36)

____________

*Без учета коэффициента запаса прочности.

3.5. Результаты
испытаний конструкций лестниц и ограждений крыш, установленных на зданиях и сооружениях,
считаются удовлетворительными, если они соответствуют требованиям настоящего
документа.

3.6. При
получении неудовлетворительных результатов по любому из показателей повторные
испытания или проверки проводятся только после устранения неисправностей.

3 Термины и определения

Гост р 51844-2009 техника пожарная. шкафы пожарные. общие технические требования. методы испытаний

В настоящем стандарте применены термины по МЭК 60950-1, а также следующий термин с соответствующим определением:

3.1 рабочий отсек (work cell): Пространство внутри оборудования, имеющее размеры, позволяющие человеку полное или частичное (например, конечность или голова) проникновение внутрь него и в котором могут находиться механические опасности.

Примечание — Рабочий отсек может состоять из более чем одного отделения. Отделение можег использоваться для других рабочих или сервисных целей.

НОРМАТИВНЫЕ ССЫЛКИ

Гост р 51057-97техника пожарная. огнетушители переносные. общие технические требования. методы испытаний

1. ГОСТ
23120-78 Лестницы маршевые, площадки и ограждения стальные.

2. ГОСТ
25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические
требования.

3. СНиП III-18-75
Металлические конструкции.

4. СНиП 2.01.02-85*
Противопожарные нормы.

5. СНиП 2.01.07-85 Нагрузки и
воздействия.

6. ГОСТ 9.031-74 Покрытия. Правила приемки и методы контроля.

7. ГОСТ
9.032-74 Покрытия лакокрасочные.

8. ГОСТ 9.039-74 Коррозивная агрессивность атмосферы.

9. ГОСТ
9.302-88 Покрытия металлические и неметаллические. Методы контроля.

10. ГОСТ
5264-80 Ручная дуговая сварка. Сварные соединения.

Спросите толкователя к чему снится СИДЕТЬ НА ПЛЕЧАХ ВЕРХОМ

Гост р 53250-2009 техника пожарная. колонка пожарная. общие технические требования. методы испытаний (переиздание)

Опубликуйте свой сон бесплатно в разделе Толкование снов и наши Толкователи снов, возможно, смогут растолковать вам к чему снится СИДЕТЬ НА ПЛЕЧАХ ВЕРХОМ во сне. Закажите бесплатно онлайн толкования снов!

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. При испытаниях составляется протокол испытаний (приложение ).

5.2. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

5.3. Информация о неисправных наружных лестницах (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект, а также обозначена на самой конструкции лестницы (сведения об ее неисправности).

5.4. По результатам испытаний составляется заключение о соответствии лестницы или ограждения крыши здания требованиям настоящих норм.

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

4.1. Объем испытаний
и проверок наружных стационарных лестниц, их ограждений, а также ограждений
крыш зданий представлен в табл. 2.

Таблица 2

Номер п/п	Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки объекта	эксплуатационные (не реже двух раз в год)
1	Проверка основных размеров	+	—
2	Проверка предельных отклонений размеров и форм	+	+
3	Визуальная проверка целостности конструкций и их креплений	+	+
4	Проверка качества сварных швов	+	+
5	Проверка требований к размещению лестниц	+	—
6	Испытания ступеньки лестницы на прочность	+	+
7	Испытания балок крепления лестницы на прочность	+	+
	Испытания площадок и маршей лестниц на прочность	+	+
9	Испытания ограждения лестниц на прочность	+	+
10	Испытания ограждения крыш зданий на прочность	+	+

Примечание + испытания проводятся, —
испытания не проводятся.

4.2. Номенклатура
параметров лестниц и ограждений, которые проверяются в процессе испытаний,
приведена в табл. 3.

4.3. Рабочие
нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в
таблице 4.

4.4. Указанные
конструкции подлежат испытаниям при приемке здания или сооружения, а также по
заявке организации, ответственной за эксплуатацию здания или сооружения, но не
реже двух раз в год в соответствии с п. 1.3.2.9 Правил
пожарной безопасности в Российской Федерации ППБ-01-93.

Таблица 3

№№ п/п	Номенклатура параметров лестниц и ограждений	Пункты настоящих НПБ
Раздел 3	Раздел 5
1	Высота лестницы Н	3.1	5.5
2	Длина лестницы L	3.1	5.5
3	Ширина лестницы В	3.1	5.5
4	Высота ступени	3.1	5.5
5	Ширина ступени	3.1	5.5
6	Неравенство диагоналей	3.1	5.5
7	Размеры ограждения лестницы	3.1	5.5
8	Высота ограждения площадки выхода на кровлю	3.1	5.5
9	Визуальная проверка целостности конструкций и их креплений	3.3	5.6
10	Проверка качества сварных швов	3.4	5.7
11	Проверка требований к размещению лестниц	3.2	5.6
12	Испытания на прочность ступеньки лестницы	3.5	5.9; 5.10
13	Испытания на прочность балок крепления лестниц	3.6	5.11; 5.12
14	Испытания на прочность площадок и маршей лестниц	3.7	5.13
15	Испытания на прочность ограждений лестниц	3.8	5.14
16	Испытания на прочность ограждения крыш зданий	3.9	5.15

Таблица 4

Номер п/п	Наименование несущего элемента	Рабочая нагрузка, кг
1	Ступенька вертикальной лестницы	120
2	Ступенька наклонной лестницы	120
3	Ограждение лестницы	50
4	Ограждение крыш зданий	40
5	Площадки и марши лестниц	500

Испытания должны проводить
организации, в компетенцию которых входит эксплуатация конструкций и инженерного
оборудования зданий с привлечением представителей заинтересованных организаций
и органов надзора, либо организации, аккредитованные на проведение данных
испытаний.

4.5.
Результаты испытаний конструкций лестниц и ограждений крыш, установленных на
зданиях и сооружениях, считаются удовлетворительными, если они соответствуют
требованиям настоящего документа.

4.6. При
получении неудовлетворительных результатов по любому из показателей повторные
испытания или проверки проводятся только после устранения неисправностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящие нормы пожарной безопасности* распространяются на пожарные металлические лестницы, установленные стационарно снаружи жилых, промышленных, общественных зданий и сооружений, в том числе — эвакуационные, которые используются пожарными подразделениями для подъема на крыши и чердаки, а также на ограждения крыш зданий для обеспечения безопасности работ.

____________

*Далее — нормы.

1.3. Настоящие нормы применяются при эксплуатационных испытаниях наружных пожарных лестниц и ограждений крыш зданий согласно требованиям ППБ 01 «Правила пожарной безопасности в Российской Федерации» и могут применяться на стадии приемки объекта.

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

4.1. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений крыш зданий представлен в табл. 2.

Таблица 2

Номер п/п	Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки объекта	эксплуатационные (не реже двух раз в год)
1	Проверка основных размеров	+	—
2	Проверка предельных отклонений размеров и форм	+	+
3	Визуальная проверка целостности конструкций и их креплений	+	+
4	Проверка качества сварных швов	+	+
5	Проверка требований к размещению лестниц	+	—
6	Испытания ступеньки лестницы на прочность	+	+
7	Испытания балок крепления лестницы на прочность	+	+
	Испытания площадок и маршей лестниц на прочность	+	+
9	Испытания ограждения лестниц на прочность	+	+
10	Испытания ограждения крыш зданий на прочность	+	+

Примечание + испытания проводятся, — испытания не проводятся.

4.2. Номенклатура параметров лестниц и ограждений, которые проверяются в процессе испытаний, приведена в табл. 3.

4.3. Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в таблице 4.

4.4. Указанные конструкции подлежат испытаниям при приемке здания или сооружения, а также по заявке организации, ответственной за эксплуатацию здания или сооружения, но не реже двух раз в год в соответствии с п. 1.3.2.9 Правил пожарной безопасности в Российской Федерации ППБ-01-93.

Таблица 3

№№ п/п	Номенклатура параметров лестниц и ограждений	Пункты настоящих НПБ

1	Высота лестницы Н
2	Длина лестницы L
3	Ширина лестницы В
4	Высота ступени
5	Ширина ступени
6	Неравенство диагоналей
7	Размеры ограждения лестницы
8	Высота ограждения площадки выхода на кровлю
9	Визуальная проверка целостности конструкций и их креплений
10	Проверка качества сварных швов
11	Проверка требований к размещению лестниц
12	Испытания на прочность ступеньки лестницы		;
13	Испытания на прочность балок крепления лестниц		;
14	Испытания на прочность площадок и маршей лестниц
15	Испытания на прочность ограждений лестниц
16	Испытания на прочность ограждения крыш зданий

Таблица 4

Номер п/п	Наименование несущего элемента	Рабочая нагрузка, кг
1	Ступенька вертикальной лестницы	120
2	Ступенька наклонной лестницы	120
3	Ограждение лестницы	50
4	Ограждение крыш зданий	40
5	Площадки и марши лестниц	500

Испытания должны проводить организации, в компетенцию которых входит эксплуатация конструкций и инженерного оборудования зданий с привлечением представителей заинтересованных организаций и органов надзора, либо организации, аккредитованные на проведение данных испытаний.

4.5. Результаты испытаний конструкций лестниц и ограждений крыш, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.

4.6. При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.

Приложение

«___»_________199__г.

ПРОТОКОЛ

1.____________________________________________________________________________

(наименование
объекта испытания)

2.____________________________________________________________________________

_____________________________________________________________________________

3. Условия проведения испытаний

_____________________________________________________________________________

4. Средства испытаний

_____________________________________________________________________________

5. Визуальный осмотр лестницы ________________________________________________

6. Расчет величины нагрузки на
балку крепления лестницы:

где M — масса груза, при которой следует
проводить испытания; H — высота
лестницы, м; X — количество балок,
при помощи которых лестница крепится к стене; K₁— коэффициент, численно равный высоте
расположения одного человека (пожарного) на лестнице, м. Принимается равным
2,5; K₂—
максимальная масса одного человека (пожарного), принимается равной 120 кг; K₃— коэффициент
запаса прочности, принимается равным 1,5.

7. Результаты испытаний

Номер п/п	Наименование определяемого показателя	Нагрузка, кг	Кол-во точек испытаний	Определяемый показатель
Прогиб, мм	Остаточная деформация

8.
Заключение

Испытания
проводили:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

3.2.
Номенклатура параметров лестниц и ограждений, проверяемых в процессе испытаний,
приведена в таблице 2.

3.3. Рабочие
нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в
таблице 3.

Таблица 1

№ п/п	Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки	эксплуатационных (не реже одного раза в пять лет)
1	Проверка основных размеров	+	—
2	Проверка предельных отклонений размеров и форм	+	+
3	Визуальная проверка целостности конструкций и их креплений	+	+
4	Проверка качества сварных швов	+	+
5	Проверка качества защитных покрытий	+	+
6	Проверка требований к размещению лестниц	+	—
7	Испытания ступени лестницы на прочность	+	+
8	Испытания балок крепления лестницы на прочность	+	+
9	Испытания площадок и маршей лестниц на прочность	+	+
10	Испытания ограждения лестниц на прочность	+	+
11	Испытания ограждения крыш зданий на прочность	+	+

Примечание: «+» испытания проводятся, «-» испытания не
проводятся.

Таблица 2

№ п/п	Номенклатура параметров лестниц и ограждений	Пункты настоящих норм
ОТТ	Методы испытаний
1	Высота лестницы Н	2.1	4.5
2	Длина лестницы L	2.1	4.5
3	Ширина лестницы В	2.1	4.5
4	Высота ступени	2.1	4.5
5	Ширина ступени	2.1	4.5
6	Неравенство диагоналей	2.1	4.5
7	Размеры ограждения лестницы	2.1	4.5
8	Высота ограждения площадки выхода на кровлю	2.1	4.5
9	Визуальная проверка целостности конструкций и их креплений	2.3	4.6
10	Проверка качества защитных покрытий	2.3	4.8
11	Проверка качества сварных швов	2.4	4.7
12	Проверка требований к размещению лестниц	2.2	4.6
13	Испытания ступени лестницы на прочность	2.5	4.9
14	Испытания балок крепления лестницы на прочность	2.6	4.10
15	Испытания площадок и маршей лестниц на прочность	2.7	4.11, 4.12
16	Испытания ограждения лестниц на прочность	2.8	4.13, 4.14
17	Испытания ограждения крыш зданий на прочность	2.8	4.15

Таблица 3

№ п/п	Наименование несущего элемента	Рабочая нагрузка,* кН (кгс)
1	Ступеньки вертикальных и маршевых лестниц	1,2 (120)
2	Ограждения лестниц и крыш зданий	0,36 (36)

____________

*Без учета коэффициента запаса прочности.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. При
испытаниях составляется протокол испытаний (приложение 2).

5.2. Если в
результате испытаний при визуальном осмотре обнаружены трещины или разрыв
сварных соединений (швов) и остаточные деформации, то испытываемая конструкция
считается не выдержавшей испытания.

5.3. Информация
о неисправных наружных лестницах (не прошедших испытаний) должна быть доведена
в обязательном порядке до личного состава пожарной части, в районе выезда
которой находится объект, а также обозначена на самой конструкции лестницы
(сведения об ее неисправности).

5.4. По
результатам испытаний составляется заключение о соответствии лестницы или
ограждения крыши здания требованиям настоящих норм.

Чем полоскать больные воспаленные дёсны?

Полоскание рта – один из самых эффективных способов лечения воспаления дёсен. Чтобы добиться стойкого результата, необходимо правильно подобрать средства для обработки дёсен. Лучше всего пользоваться тем, что пропишет врач.

Полоскания при флюсе

Флюс на щеке

При флюсе полоскания необходимы после хирургического вмешательства – вскрытия гнойника и устранения гноя.

После этого лечение должно быть направлено на предотвращение проникновения инфекции в рану, снижение интенсивности воспаления, отхождение остатков гноя.

Рекомендуемые средства:

Сода и соль;
Ротокан (растительный противовоспалительный препарат);
Травяные сборы;
Антисептики;
Малавит (противомикробный препарат).

При болях под коронкой

Боли под коронкой могут быть вызваны проникновением инфекции в зуб или десну, а также тем, что конструкция травмирует слизистую. В любом случае с подобной проблемой нужно обращаться к стоматологу. Полоскания в данном случае нужны для того, чтобы снять болевые ощущения, т.е. как симптоматическая процедура. Рекомендуемые средства:

Отвар шалфея;
Питьевая сода;
Обезболивающие средства в растворах для инъекций (кеторол, ибупрофен, анальгин);
Средства от аллергии в растворах для инъекций;
Антисептики для полости рта.

В любом случае, следует при первой же возможности обратиться к стоматологу.

Профилактические полоскания, чтобы зубы были здоровы

Ополаскиватели для полости рта дополняют использование зубной пасты, а не заменяют его.

В профилактических целях лучше всего использовать специальные стоматологические средства для ухода за полостью рта. Ополаскиватели следует применять утром и вечером, дополняя ими чистку зубов.

В некоторых случаях (в поезде, на природе и т.д.) использование ополаскивателя может заменить зубную пасту, но не следует затягивать такие периоды.

Некоторые пациенты полощут рот регулярно после каждого приёма пищи, особенно сладостей. Это полезная привычка, хоть и не самая удобная.

Нормативная документация и общие положения

План эвакуации при пожаре

Как уже говорилось, быстрая и беспрепятственная эвакуация людей из горящего здания – это залог сохранения жизней. Вопросу пожарной безопасности посвящено множество технической документации, утвержденной на государственном уровне.

Основные нормативные акты, регулирующие правила устройства и установки пожарных лестниц

Данный вопрос регулируется следующими документами:

Список нормативной документации по пожарным лестницам

В указанных документах содержится вся техническая информация по устройству пожарных эвакуационных лестниц на территории РФ. К этим стандартам присоединяется ещё один документ: НПБ 245 2001 – «Лестницы пожарные наружные стационарные» (нормы пожарной безопасности);

Терминологический словарь

Для лучшего усвоения материала прилагаем главу с терминологией, которая будет периодически встречаться по ходу статьи.

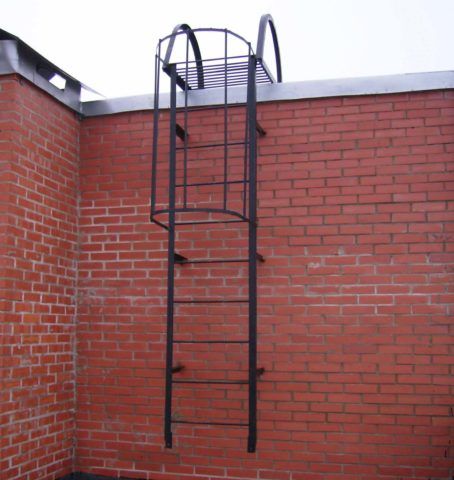

Небольшая эвакуационная вертикальная лестница

Вертикальная лестница – эвакуационная конструкция, которая состоит из двух тетив, установленных вертикально и параллельно друг другу. Они жестко соединены между собой поперечными ступенями.

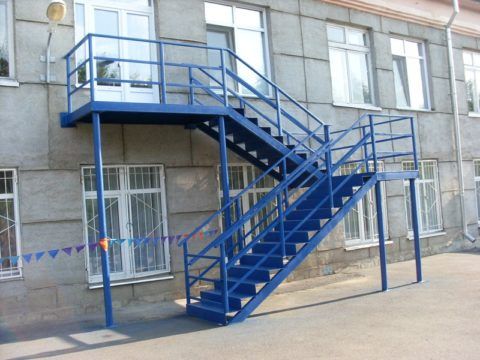

Двухмаршевая пожарная лестница из металла

Маршевая лестница – конструкция аналогичного назначения, состоящая из наклонных маршей и промежуточных площадок, жестко соединенных вместе.
Тетивы – это продольные элементы конструкции, между которыми монтируются ступени. Выполняют несущую функцию
Марш – конструктивный элемент, состоящий из двух тетив, расположенных параллельно, и поперечных ступеней. Устанавливается с определенным уклоном.
Ограждение – перила и парапеты. Данные элементы конструкции установлены по всему периметру лестницы, и уберегают передвигающихся по ней людей от падения.
Балка – несущий элемент конструкции, благодаря которому лестница крепится к стене здания или опорным колоннам.

Площадка пожарной лестницы с ограждениями

Площадка – горизонтальная часть лестницы, которая состоит из основания и прочного ограждения по периметру.
Статическая нагрузка – это воздействие на конструкцию, не вызывающее ускорения деформируемой массы и силы инерции.
Остаточная деформация – простыми словами, это расстояние между одной и той же точкой до, и после воздействия нагрузки.

Теперь можно двигаться дальше.

Классификация типов и элементов пожарных лестниц

Согласно ГОСТ лестницы пожарные наружные стационарные, сами лестницы и их основные части бываю разных видов. Все они имеют соответствующую маркировку.

Нержавеющая сталь также используется для сборки пожарных лестниц

Итак:

Лестницы пожарные стационарные разделяют на вертикальные (П1) и маршевые (П2);
Если с маршевыми вариантами все однозначно, то вертикальные могут быть без ограждения (обозначаются как П1-1) – монтируется, если высота подъема не превышает 6-ти метров – и с ограждением (обозначается как П1-2) – все более длинные варианты должны оснащаться данным элементом безопасности.
Ограждения подразделяются на пять типов: МН – ими оборудуются марши; ПН – ограждения на промежуточных площадках; ВН – ограждения вертикальных лестниц; КО – ограждение без парапета для кровли; КП – аналог предыдущему, но уже с парапетом.

Различают также и типы настилов на ступенях и площадках. О них немного поподробнее. Различают два типа сплошные и решетчатые.

Сплошное рифленое покрытие

Ф – Сплошное покрытие из рифленой стали. Характеризуется высокой прочностью, но сильно подвержено оледенению в холодное время года. Выдавленные выступы призваны уменьшить скольжение по поверхности, однако данный вид покрытия считается самым опасным при передвижении в минусовых температурах.

Все остальные варианты являются решетчатыми.

Штампованная ступень из металла

Ш – ступени и площадки собираются из штампованных элементов. Данные изделия для прочности имеют усиливающие загибы по длине элемента с двух сторон.

Решетчатая ступень для пожарной лестницы

Р – из полос установленных на ребро или круглой стали.
С – полосы так же ставятся на ребро, но только в одном направлении.

Вытяжно-просечные ступени

В – поверхность формируется за счет просекания стального листа, и вытягивания из него вот такой сетки.

Лестница со ступенями из просечной стали

Последний вариант встречается очень часто, так как обладает солидным запасом прочности и имеет противоскользящую поверхность.

3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Техническая документация на пожарные наружные стационарные лестницы (далее — лестницы) и ограждения крыш зданий (далее — ограждения) должна содержать их основные размеры, которые должны соответствовать нормируемым и могут иметь отклонения, указанные в .

Наименование и значение показателя	Предельные отклонения, мм	Эскиз
Длина, мм:
до 300	±2
свыше 300 до 1500 включительно	±4
свыше 1500 до 3900 включительно	±8
свыше 3900 до 7200 включительно	±12
Неравенство диагоналей (непрямоугольность), не более	4

3.3. Конструкции лестниц и ограждений должны быть огрунтованы и окрашены по VII классу в соответствии с ГОСТ 9.032-74. Элементы конструкций лестниц и ограждений должны быть надежно присоединены друг к другу, а вся конструкция в целом надежно закреплена к стене и крыше здания (отсутствие трещин в заделе балок к стене, разрывов металла и деформаций конструкции).

3.4. Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ 5264-80.

3.5. Ступенька лестницы должна выдерживать испытательную нагрузку массой 180 кг, приложенную к ее середине, направленную вертикально вниз. При этом остаточной деформации быть не должно.

3.6. Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку, определяемую по формуле

М = ((Н × К₂)/(К₁× Х)) × К₃,(1)

где M — масса груза, кг; H — высота лестницы, м; X — количество балок, при помощи которых лестница крепится к стене; K₁— коэффициент, численно равный высоте в метрах участка лестницы, занимаемого одним человеком (пожарным). Принимается равным 2,5; K₂— максимальная масса одного человека (пожарного), принимается равной 120 кг; K₃— коэффициент запаса прочности, принимается равным 1,5.

3.7. Марш наклонной лестницы должен выдерживать нагрузку величиной 750 кг.

3.8. Ограждения лестниц должны выдерживать воздействие груза массой 75 кг, приложенного горизонтально в любой точке.

3.9. Ограждения крыш зданий должны выдерживать воздействие груза массой 50 кг, приложенного горизонтально в любой точке.

Библиография

	IEC/TR 60479-1:1994	Effects of current on human being and livestock — Part 1. General aspects
	IEC/TR 60479-2:1987	Effects of current passing through the human body — Part 2: Special aspects — Chapter 4: Effects of alternating current with frequencies above 100 Hz — Chapter 5: Effects of special waveforms of current — Chapter 6: Effects of unidirectional single impulse current of short duration
	DIN VDE 0800-3:1983	Telecommunication; telecommunication facilities with remote supply

Ключевые слова: удаленное электропитание, УПТ цепь, УПТ-Т цепь, УПТ-Н цепь

Приложение

«___»_________199__г.

ПРОТОКОЛ

1.____________________________________________________________________________

(наименование объекта испытания)

2.____________________________________________________________________________

_____________________________________________________________________________

3. Условия проведения испытаний

_____________________________________________________________________________

4. Средства испытаний

_____________________________________________________________________________

5. Визуальный осмотр лестницы ________________________________________________

6. Расчет величины нагрузки на балку крепления лестницы:

где M — масса груза, при которой следует проводить испытания; H — высота лестницы, м; X — количество балок, при помощи которых лестница крепится к стене; K₁— коэффициент, численно равный высоте расположения одного человека (пожарного) на лестнице, м. Принимается равным 2,5; K₂— максимальная масса одного человека (пожарного), принимается равной 120 кг; K₃— коэффициент запаса прочности, принимается равным 1,5.

7. Результаты испытаний

Номер п/п	Наименование определяемого показателя	Нагрузка, кг	Кол-во точек испытаний	Определяемый показатель
Прогиб, мм	Остаточная деформация

8. Заключение

Испытания проводили:

Рис. 2

Рис. 3

Рис. 4

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.
Основные размеры пожарных наружных стационарных лестниц (далее — лестницы) и
ограждений крыш зданий (далее — ограждения) должны соответствовать требованиям,
изложенным в технической документации на их изготовление.

2.2.
Размещение пожарных лестниц должно соответствовать требованиям действующих
нормативных документов.

2.3.
Конструкции лестниц и ограждений должны быть огрунтованы и окрашены по VII классу в соответствии с ГОСТ 9.032. Элементы конструкций лестниц и ограждений должны быть надежно
присоединены друг к другу, а конструкция в целом надежно прикреплена к стене и
крыше здания. Наличие трещин в заделе балок в стене, разрывов металла и
деформаций конструкции не допускается.

2.4.
Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ 5264.

2.5.
Ступень лестницы должна выдерживать испытательную нагрузку весом 1,8 кН (180
кгс), приложенную к ее середине и направленную вертикально вниз.

2.6.
Балка крепления вертикальной лестницы к стене здания должна выдерживать
испытательную нагрузку Р_бал, определяемую по формуле

, (1)

где Н — высота
лестницы, м; X — количество балок, при помощи которых лестница
крепится к стене, шт.; К₁ — коэффициент, численно равный
высоте участка лестницы, занимаемого одним человеком (пожарным), м, принимается
равным 2,5; К₂ — максимальная нагрузка,
создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс); K₃ — коэффициент запаса прочности, принимается равным 1,5.

2.7. Лестничный
марш должен выдерживать испытательную нагрузку Р_марш,
определяемую по формуле

, (2)

где L —
длина марша лестницы, м; К₂ — максимальная нагрузка,
создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс); К₃
— коэффициент запаса прочности, принимается равным 1,5; К₄ —
коэффициент, численно равный величине проекции человека на горизонталь, м,
принимается равным 0,5; X — количество балок, при
помощи которых лестница крепится к стене, шт.; α — угол наклона
плоскости лестницы к горизонтали.

Площадка
лестницы должна выдерживать испытательную нагрузку Р_площ,
определяемую по формуле

, (3)

где S —
площадь площадки лестницы, м2; К₂
— максимальная нагрузка, создаваемая одним человеком (пожарным), принимается
равной 1,2 кН (120 кгс); К₃ — коэффициент запаса прочности,
принимается равным 1,5; К₄ — коэффициент, численно равный
величине проекции человека на горизонталь, м2, принимается равным
0,5; X — количество балок, при помощи которых лестница
крепится к стене, шт.

2.8.
Ограждения лестниц и крыш зданий должны выдерживать нагрузку величиной 0,54 кН
(54 кгс), приложенную горизонтально.
